Κατασκευή Μηχανής Περιέλιξης BLDC Κινητήρων
Ανακαλύψτε την κατασκευή μιας μηχανής περιέλιξης BLDC κινητήρων με χρήση STM32 και τεχνολογία SimpleFOC.
Η ανάγκη για αυτοματοποίηση στην περιέλιξη κινητήρων

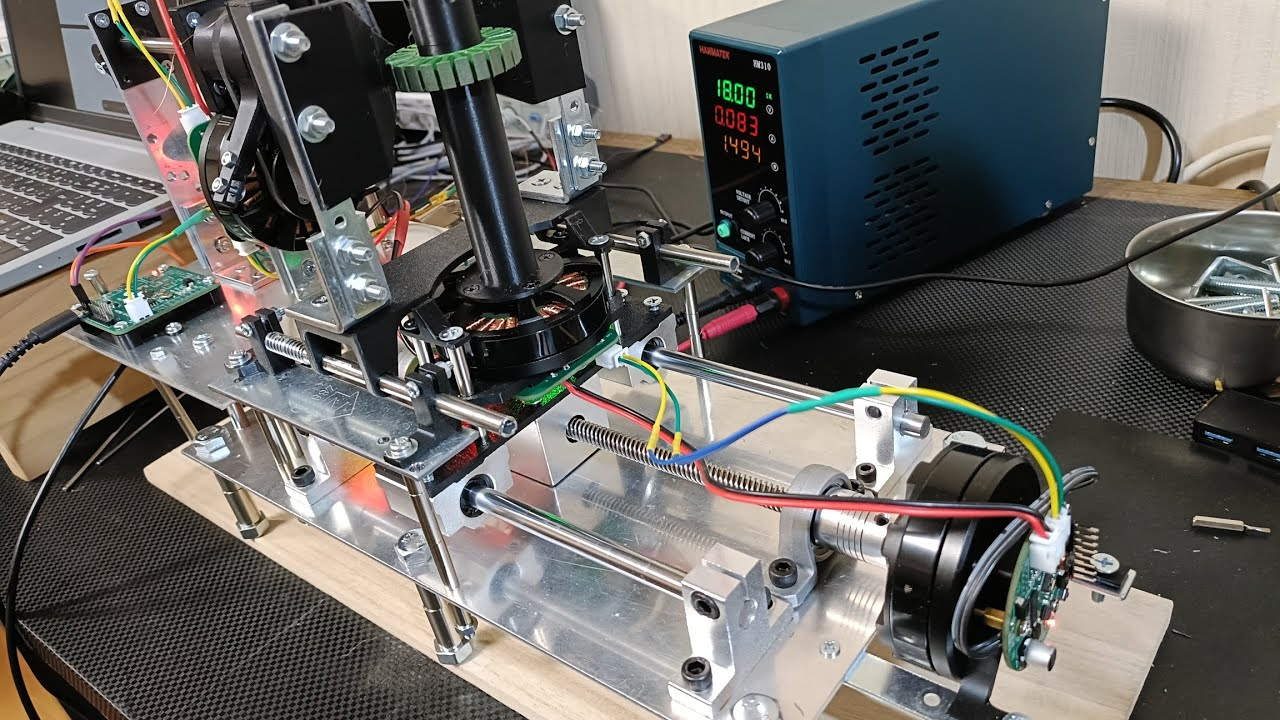

Στο κανάλι του στο YouTube, ο ευρηματικός [Yuchi] εργάζεται πάνω σε μια μηχανή περιέλιξης κινητήρων BLDC (Brushless DC), βασισμένη σε μικροελεγκτή **STM32**. Η κατασκευή αυτή στοχεύει στην αυτοματοποίηση της διαδικασίας περιέλιξης κινητήρων χωρίς ψήκτρες, μια διαδικασία που απαιτεί χειροκίνητη εργασία και είναι εξαιρετικά χρονοβόρα. Η μηχανή αυτή αξιοποιεί τέσσερις κινητήρες χωρίς ψήκτρες για τη λειτουργία της.
Τεχνολογία και καινοτομία στον έλεγχο
Ο [Yuchi] χρησιμοποιεί τη βιβλιοθήκη **SimpleFOC** για την υλοποίηση ελέγχου κλειστού βρόχου γωνίας. Ο έλεγχος ροπής κλειστού βρόχου είναι επίσης κρίσιμος για τη διατήρηση της σωστής τάσης του σύρματος κατά την περιέλιξη. Αυτή η προσέγγιση εξασφαλίζει ότι η περιέλιξη είναι ομοιόμορφη και ακριβής, χωρίς να απαιτείται συνεχής ανθρώπινη παρέμβαση.
Η σημασία της ακρίβειας και της δύναμης
Η καρδιά του συστήματος είναι ο μικροελεγκτής **STM32G431**, ενώ ο οδηγός κινητήρα που χρησιμοποιείται είναι ο **DRV8313**. Για τον έλεγχο γωνίας χρησιμοποιούνται τρεις κινητήρες **GBM5208 75T Gimbal**, ενώ για τον έλεγχο ροπής χρησιμοποιείται ένας κινητήρας **BE4108 60T Gimbal**. Είναι αξιοσημείωτο ότι ο κινητήρας ροπής κατασκευάστηκε με τη βοήθεια αυτής της μηχανής! Σύμφωνα με τον [Yuchi], οι κινητήρες Gimbal που χρησιμοποιούνται είναι σχεδιασμένοι να είναι ομαλοί, ακριβείς και ισχυροί σε χαμηλές ταχύτητες, κάτι που είναι κρίσιμο για την επιτυχία της περιέλιξης.
Απλοποίηση της επικοινωνίας με CAN bus
Τα εξαρτήματα της μηχανής επικοινωνούν μεταξύ τους μέσω ενός **CAN bus**, το οποίο απλοποιεί την καλωδίωση, καθώς κάθε εξάρτημα, όπως οι πλακέτες ελέγχου κινητήρων, χρειάζεται μόνο τέσσερις συνδέσεις. Αυτή η προσέγγιση μειώνει την πολυπλοκότητα και τις πιθανότητες σφαλμάτων κατά τη συναρμολόγηση και τη λειτουργία της μηχανής.
Ευχαριστίες και περαιτέρω ανάγνωση
Ευχαριστούμε τον [Ben] που μας ενημέρωσε για αυτό το συναρπαστικό έργο. Αν σας ενδιαφέρει η αυτοματοποίηση της περιέλιξης σύρματος, έχουμε καλύψει παρόμοια θέματα στο παρελθόν στο Hackaday. Μπορείτε να εξερευνήσετε άρθρα όπως “Συμβουλές για Ανθεκτικές Πηνία με Όμορφες, Επίπεδες Πλευρές” ή “Μηχανή Περιέλιξης Πηνίων που Κάνει τη Διαδικασία Εύκολη”.
