Glass substrates και co‑packaged optics: τι έδειξε το OFC 2026

Μια σύντομη εικόνα από το OFC 2026

Στο συνέδριο Optical Fiber Communication 2026 — γνωστότερο ως OFC 2026 — εμφανίστηκαν φωτογραφίες και πρωτότυπα που έδωσαν μια καθαρή γεύση για το πώς θα μοιάζουν οι συσκευασίες των μελλοντικών επιταχυντών τεχνητής νοημοσύνης. Αυτό που ξεχώρισε ήταν τα πρώιμα δείγματα ενός υποστρώματος με γυάλινο πυρήνα, τα οποία συνδυάζονταν με co‑packaged optics — δηλαδή οπτικές διεπαφές ενσωματωμένες στο ίδιο πακέτο με τα chiplets. Η εμφάνιση αυτών των mockups επιβεβαιώνει ότι οι μεγάλες αλλαγές στην συσκευασία δεν είναι απλώς θεωρητικές, αλλά αρχίζουν να εμφανίζονται στον πραγματικό κόσμο.

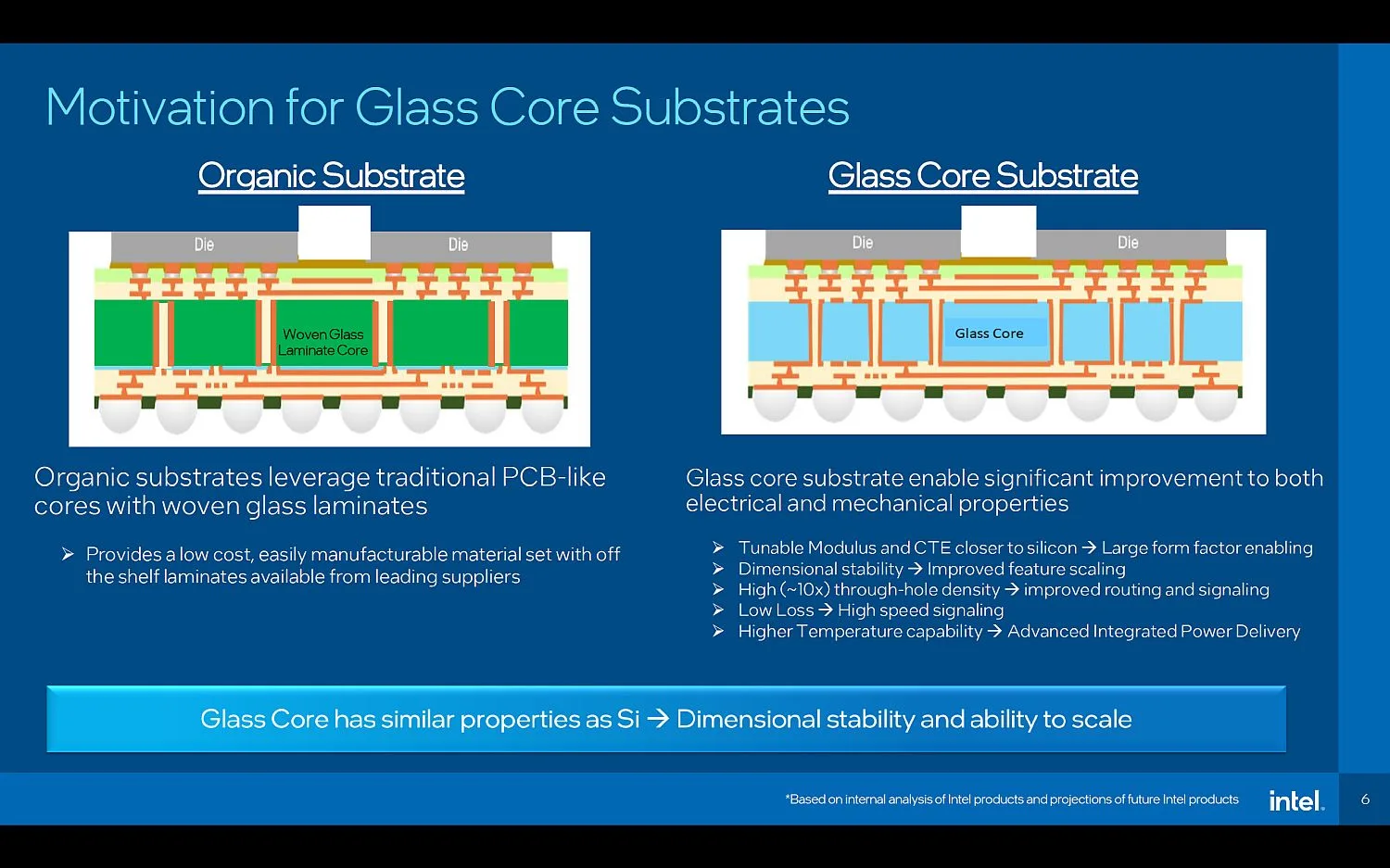

Τι είναι ένα Glass Core substrate και γιατί το βλέπουμε τώρα

Το υποστρώματα τύπου “glass core” αντικαθιστούν τα παραδοσιακά οργανικά (organic) ή κεραμικά υποστρώματα με ένα υπόστρωμα βασισμένο σε γυαλί. Η λογική είναι απλή αλλά σημαντική: το γυαλί προσφέρει καλύτερη διαστασιακή σταθερότητα, πιο κοντά συντελεστή θερμικής διαστολής στο πυρίτιο και δυνατότητες για εξαιρετικά πυκνά interconnects. Στην πράξη αυτό σημαίνει ότι μπορείς να τοποθετήσεις πολύ περισσότερα chiplets και διεπαφές σε μικρότερη επιφάνεια, με καλύτερη ευθυγράμμιση και σταθερότητα σε υψηλές θερμοκρασίες λειτουργίας. Επιπλέον, η χρήση ορθογώνιων wafers αντί των παραδοσιακών στρογγυλών μπορεί να αυξήσει την παραγωγική απόδοση (yield) και να μειώσει τη σπατάλη υλικών.

Πλεονεκτήματα σε πυκνότητα και απόδοση

Ένα από τα πιο ελκυστικά επιχειρήματα υπέρ του γυαλιού είναι η δυνατότητα για >10x interconnect density σε σύγκριση με οργανικά υποστρώματα. Αυτό δεν είναι απλώς αριθμολογία: σε σχεδιασμούς που βασίζονται σε chiplets, η αύξηση της πυκνότητας σημαίνει μικρότερες καθυστερήσεις, μεγαλύτερο εύρος ζώνης ανά σύνδεση και πιο αποδοτική χρήση της ενέργειας. Σε συνδυασμό με μοντέρνες προσεγγίσεις memory stacking και HBM, τα glass substrates υπόσχονται να μεταβάλουν τον τρόπο που σκεφτόμαστε την τοποθέτηση υποσυστημάτων εντός ενός πακέτου.

Πώς ταιριάζει το optical co‑packaging

Η άλλη όψη του νομίσματος είναι το co‑packaged optics (CPO). Όταν μεταφέρεις μεγάλες ποσότητες δεδομένων μεταξύ chiplets ή μεταξύ accelerator και δικτύου, το χάλκινο καλώδιο γίνεται περιοριστικός παράγοντας: έχει όρια σε bandwidth ανά watt και suffers από ηλεκτρικά προβλήματα στις μεγάλες αποστάσεις εντός ενός data center. Με το Silicon Photonics και τα co‑packaged optics, τα ηλεκτρικά σήματα μετατρέπονται σε οπτικά (φως) απευθείας πάνω στο πακέτο. Αυτό μειώνει την ανάγκη για πολυπυκνή χαλκο-διασύνδεση, επιτρέπει υψηλότερες ταχύτητες μεταφοράς και χαμηλότερη κατανάλωση ενέργειας ανά bit.

Τεχνικές προκλήσεις της οπτικής ενσωμάτωσης

Η ενσωμάτωση των οπτικών λύσεων πάνω στο ίδιο πακέτο δεν είναι απλή. Χρειάζονται μικρο-φακοί, waveguides, modulators, photo‑detectors και συχνά έξωθεν πηγές φωτός (lasers) ή ενσωματωμένοι lasers πάνω σε το ίδιο υπόστρωμα — όλα αυτά απαιτούν πολύ αυστηρή ευθυγράμμιση, θερμική διαχείριση και νέες διαδικασίες δοκιμών (testing). Επιπλέον, η αξιοπιστία σε μακροχρόνια λειτουργία και οι διαδικασίες επισκευής/αντικατάστασης γίνονται πιο σύνθετες όταν συνδυάζεις ηλεκτρικά, οπτικά και θερμικά ζητούμενα σε ένα πακέτο. Αυτές είναι ακριβώς οι τεχνικές περιοχές που προσελκύουν τους κατασκευαστές και τις εταιρείες συσκευασίας.

Τι είδαμε στο OFC: πρωτότυπα και mockups

Οι φωτογραφίες από το OFC 2026 έδειξαν δύο πρωτότυπα υποστρωμάτων δίπλα‑δίπλα: ένα κεραμικό και ένα με γυάλινο πυρήνα. Το γυάλινο ήταν διαφανές — όπως άλλωστε περιμένεις — και πάνω του τοποθετήθηκαν τέσσερις compute chiplets, τέσσερις μονάδες DRAM και οκτώ μικρότερα chipsets. Αυτό που κέντρισε το ενδιαφέρον ήταν οκτώ κιτρινισμένοι (yellow) μικροί επεξεργαστές στην περιφέρεια: πρόκειται για τις οπτικές διεπαφές co‑packaged. Αυτές οι εικόνες δεν μας δείχνουν μόνο την αρχιτεκτονική, αλλά και την πρόθεση των σχεδιαστών να ενσωματώσουν οπτικά κανάλια κοντά στις πηγές και τους καταναλωτές δεδομένων.

Προμηθευτές, κόστος και πίεση της αγοράς

Η αύξηση της ζήτησης για υποστρώματα προκύπτει εν μέρει από τον τρέχοντα “AI supercycle”: οι ανάγκες για GPU και custom accelerators εκτοξεύουν την κατανάλωση υποστρωμάτων. Ένας μεγάλος προμηθευτής όπως η Ajinomoto έχει ήδη προχωρήσει σε αναπροσαρμογές τιμών εξαιτίας των περιορισμών προσφοράς. Παράλληλα, εταιρείες συσκευασίας όπως η Amkor έχουν δηλώσει ετοιμότητα για μαζική παραγωγή γυάλινων υποστρωμάτων μέσα στα επόμενα τρία χρόνια. Αυτές οι κινήσεις δείχνουν ότι δεν μιλάμε για ένα niche πείραμα, αλλά για μια προσπάθεια βιομηχανικής κλίμακας.

Πόσο κοντά είμαστε στην εμπορική εφαρμογή;

Η βιομηχανία προβλέπει μια πρώτη ουσιαστική εμπορική υιοθέτηση γύρω στο 2029–2030, μερικώς επειδή αυτός είναι ο χρόνος που χρειάζεται για να ωριμάσουν διαδικασίες, προμηθευτικά δίκτυα και testing flows. Η Intel έχει ήδη ανακοινώσει προσπάθειες γύρω από glass substrates, ενώ μεγάλες εταιρείες NVIDIA και AMD διαγκωνίζονται να βγάλουν τις πρώτες CPO λύσεις στην αγορά γύρω στο 2027–2028. Αυτοί οι χρονοδιαγράμματα δείχνουν ότι οι τεχνολογίες θα συμβαδίζουν: γυάλινες βάσεις για πυκνά interconnects και οπτικές διεπαφές για μεταφορά δεδομένων σε μεγάλη κλίμακα.

Τι σημαίνει αυτό για κέντρα δεδομένων και AI

Σε επίπεδο data center, τα οφέλη είναι απτά: περισσότερα throughput, λιγότερα bottlenecks στις διασυνδέσεις, και καλύτερη ενεργειακή αποδοτικότητα ανά μονάδα επεξεργασίας. Αυτό μεταφράζεται σε μειωμένο κόστος λειτουργίας για hyperscalers, ταχύτερη εκπαίδευση μοντέλων μεγαλύτερης κλίμακας και καλύτερη απόδοση για latency‑sensitive εφαρμογές. Για παράδειγμα, ένας μεγαλοπρομηθευτής cloud που θα υιοθετήσει CPO επάνω σε glass substrates μπορεί να μειώσει την ενέργεια ανά στερεοτυπική διασύνδεση και να αυξήσει την πυκνότητα των GPU/accelerator racks.

Κίνδυνοι και τεχνικά εμπόδια

Παρά τα πολλά πλεονεκτήματα, υπάρχουν σοβαρές προκλήσεις. Η παραγωγή μεγάλων, λεπτών glass wafers και η διαχείριση τους στο επίπεδο συσκευασίας απαιτούν νέες γραμμές εξοπλισμού και ευαισθητοποιημένο ανθρώπινο δυναμικό. Οι through‑glass vias (TGVs) πρέπει να έχουν χαμηλή αντίσταση και υψηλή αξιοπιστία, ενώ η θερμική διαχείριση σε πακέτα με ενσωματωμένα lasers και modulators παραμένει δύσκολη. Ταυτόχρονα, το κόστος R&D και οι αρχικές επενδύσεις μπορούν να αποτρέψουν μικρότερους παίκτες από το να μπουν άμεσα στην αγορά, δημιουργώντας κινδύνους συγκέντρωσης στον κλάδο.

Ελληνικό και ευρωπαϊκό πλαίσιο

Στην Ευρώπη, το ενδιαφέρον για την ανεξαρτησία σε κρίσιμες τεχνολογίες ενισχύεται από πρωτοβουλίες όπως ο Chips Act. Η ικανότητα να αναπτυχθεί το οικοσύστημα συσκευασίας στην Ευρώπη είναι κρίσιμη για να μην εξαρτηθούν οι hyperscalers αποκλειστικά από αμερικανικές ή ασιατικές αλυσίδες. Για την Ελλάδα, η ευκαιρία δεν είναι άμεσα στη μάζα παραγωγής αλλά σε εξειδικευμένες ερευνητικές και τεχνικές δεξιότητες—labs που ασχολούνται με Silicon Photonics, συστήματα θερμικής διαχείρισης και advanced packaging μπορούν να προσελκύσουν επενδύσεις και να ενταχθούν στην ευρωπαϊκή αλυσίδα αξίας.

Συμβατότητα, πρότυπα και οικοσύστημα

Η επιτυχία των glass substrates και του co‑packaging εξαρτάται πολύ από την ύπαρξη προτύπων για τα physical layer interfaces, τα electrical/optical connectors και τα test interfaces. Χωρίς κοινά πρωτόκολλα και μηχανισμούς συμβατότητας, οι λύσεις κάθε προμηθευτή θα είναι δυσκολότερο να ενσωματωθούν σε multi‑vendor περιβάλλοντα. Γι’ αυτό βλέπουμε ήδη κινήσεις από οργανισμούς προτυποποίησης και μεγάλες εταιρείες να δουλεύουν σε reference designs και test suites που θα επιτρέπουν interoperability.

Η τυποποίηση καλύπτει επίσης μηχανισμούς και μετρήσεις αξιοπιστίας: MTBF για TGVs, δοκιμές θερμικού κύκλου για o/e μετατροπείς, και μέθοδοι μέτρησης της απώλειας σε waveguides. Οι συζητήσεις στο OFC περιλάμβαναν προτάσεις για κοινά test points στο πακέτο, ώστε να είναι δυνατή η αυτόματη δοκιμή κατά το pick‑and‑place και πριν την τελική μονταρίσματος. Αυτό βοηθά στη μείωση κόστους test και στη γρήγορη αναγνώριση ελαττωματικών μονάδων.

Ιδιωτικότητα και ασφάλεια στην εποχή των οπτικών πακέτων

Η μετάβαση σε οπτικές διασυνδέσεις επιφέρει νέα ζητήματα ασφάλειας σε φυσικό επίπεδο. Ενώ οι οπτικές ίνες είναι λιγότερο ευάλωτες σε ηλεκτρομαγνητική παρεμβολή και παρακολούθηση σε σύγκριση με το χαλκό, η προσθήκη οπτικών εκπομπών κοντά σε ευαίσθητα στοιχεία σημαίνει ότι πρέπει να επανεξετάσουμε θέματα απορρήτου και φυσικής προστασίας. Πρακτικά παραδείγματα είναι τα ελεγχόμενα περιβλήματα (sealed enclosures) για modules με lasers και μηχανισμούς ανίχνευσης παραβίασης όταν κάποιος προσπαθεί να αποκτήσει πρόσβαση στα οπτικά κανάλια.

Υπάρχουν επίσης πλευρικά κανάλια που αφορούν θερμικές και φασματικές «υπογραφές» των lasers και modulators. Σε πολύ ευαίσθητες εφαρμογές (π.χ. κυβερνητικά data centers), απαιτούνται επιπλέον μέτρα όπως κρυπτογράφηση στο επίπεδο link, φυσικές ασπίδες και continuous attestation των οπτικών στοιχείων ώστε να αποτραπεί η μη εξουσιοδοτημένη παρακολούθηση ή ο χειρισμός. Οι σχεδιαστές πρέπει να ενσωματώσουν αυτές τις απαιτήσεις από το αρχικό στάδιο του packaging.

Πρακτικά παραδείγματα ανάπτυξης σε data centers

Για να γίνουμε πιο συγκεκριμένοι: φανταστείτε έναν πάροχο cloud που αντικαθιστά τις ενδιάμεσες ηλεκτρικές backplane συνδέσεις ανάμεσα σε rack‑scale modules με co‑packaged optics. Στο πρώτο στάδιο μπορεί να ξεκινήσει με hybrid racks όπου critical paths είναι οπτικοποιημένα ενώ τα υπόλοιπα παραμένουν ηλεκτρικά. Με αυτό το βήμα‑βήμα σχέδιο μειώνεται ο τεχνικός κίνδυνος και επιτρέπεται η βαθμιαία εκπαίδευση των field engineers.

Ένα δεύτερο παράδειγμα είναι η χρήση glass substrates σε μονάδες accelerator σε edge data centers, όπου η διαστασιακή σταθερότητα του γυαλιού επιτρέπει μικρότερα, πιο πυκνά modules με λιγότερη ανάγκη για επαναθερμική ρύθμιση. Μια εταιρεία τηλεπικοινωνιών μπορεί να τοποθετήσει τέτοια modules μέσα σε ήδη υπάρχοντα 19‑inch racks και να κλιμακώσει εύκολα τη χωρητικότητα χωρίς να αλλάξει ριζικά την υποδομή ψύξης και διανομής ισχύος.

Πρακτικά βήματα για υιοθέτηση και testing

Η μετάβαση σε glass substrates + CPO απαιτεί ιεραρχημένο πλάνο: πρώτα reference designs, μετά wafer‑level testing, και τελικά system‑level validation. Το wafer‑level testing επιτρέπει την αποκάλυψη faults πριν από το singulation και μειώνει το κόστος yield loss. Επιπλέον, συνιστάται early integration testing με thermal cycling και stress tests που προσομοιώνουν 24/7 λειτουργία σε datacenter για μήνες.

Στην πράξη, μια επιχείρηση πρέπει να επενδύσει σε εξοπλισμό για alignment με sub‑micron ακρίβεια, inspection tools για waveguides και inline metrology για TGVs. Η υιοθέτηση μπορεί να περιλαμβάνει συνεργασίες με OSATs (Outsourced Semiconductor Assembly and Test) που έχουν ήδη επενδύσει σε optical packaging lines, αλλά και training programs για τεχνικούς συντήρησης ώστε να διασφαλιστεί η αξιοπιστία στο field.

Γιατί έχει σημασία

Η μετάβαση σε Glass Core substrates με co‑packaged optics δεν είναι απλά μια τεχνική βελτίωση. Πρόκειται για μια πιθανή αναδιάρθρωση του τρόπου που σχεδιάζουμε και κατασκευάζουμε υπολογιστικά συστήματα υψηλής απόδοσης. Αν οι τεχνολογίες αποδείξουν την αξιοπιστία και την κλιμακοποιησιμότητά τους, η βιομηχανία θα αποκτήσει νέα εργαλεία για να ξεπεράσει τα σημερινά όρια του bandwidth, της κατανάλωσης ενέργειας και του κόστους ανά επεξεργαστική μονάδα.

Συμπέρασμα: αισιοδοξία με ρεαλισμό

Τα πρωτότυπα που παρουσιάστηκαν στο OFC 2026 είναι μια σαφής ένδειξη ότι οι τεχνολογίες glass substrates και co‑packaged optics προχωρούν από το εργαστήριο στο πεδίο δοκιμών. Ωστόσο, η μετάβαση σε βιομηχανική κλίμακα θα απαιτήσει συντονισμό σε όλη την αλυσίδα — από τους προμηθευτές υλικών έως τα εργοστάσια συσκευασίας και τα data centers. Αν όλα αυτά ευθυγραμμιστούν, το 2029–2030 μπορεί όντως να σηματοδοτήσει μια νέα εποχή για τους AI accelerators και τα μοντέλα που τρέχουν πάνω σε αυτά. Η προσέγγιση πρέπει να είναι ρεαλιστική: πρόοδος, αλλά με επίγνωση των τεχνικών και οικονομικών προκλήσεων.
